Produkte » Flaschenzüge » Flaschenzug K-II

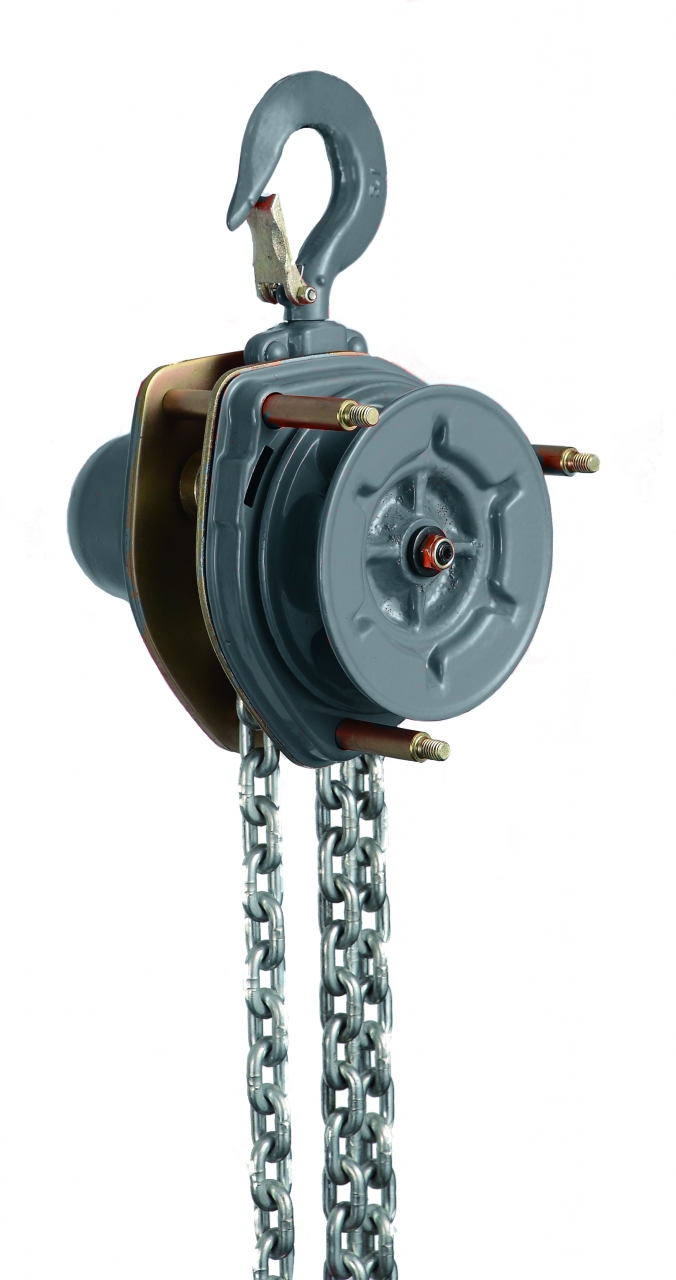

Flaschenzug K-II

Flaschenzug für professionelle und industrielle Anwendungen
  • Abgedichtete Lager
  • Zylinderrollenlager mit Käfig an der Hauptwelle; erleichtern die Bedienung
  • Ausgereiftes Design der Aufhängung ermöglicht maximale Flexibilität bei der Handhabung
  • Hochwertige Ganzstahlkonstruktion mit robustem Gehäuse
  • Minimierte Bauhöhen
  • Verzinkte Lastkette Norm: EN G100, gute Abriebs- und Verschleißbeständigkeit bei gleichzeitiger Minimierung des Kettengewichtes
  • Verstärktes doppeltes Sperrklinkenbremssystem mit verstärkten Klinkenfedern sorgen für eine zuverlässige Bremswirkung
  • Integrierte Bremsscheibe
  • Schnellwechselbolzen für das einfache Austauschen des oberen Hakens
  • Gegossene Hakenmaulsicherung
  • Bis 15 t nur ein Bediener notwendig

Sonderausstattung:

  • Überlastsicherung
  • Axialkugellager in der Unterflansche

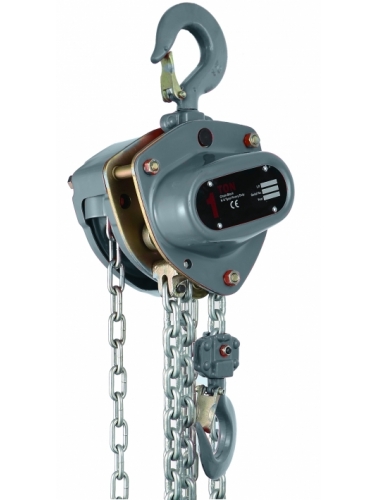

6 7 6
  • Technische Daten
  • Sonderausstattung
  • Bilder
  • Online-Bestellung
Tragfähigkeit (t) 0,25 0,5 1 1,5 2 3 3,2 5 7,5 10 10 15 20 30
Modellnr. K025 K050 K100 K150 K200 K300 K320 K500 K750 K1000A K1000 K1500 K2000 K3000
Anzahl der Stränge 1 1 1 1 1 2 1 2 3 3 4 6 8 12
Lastkette (mm) 4x12 5x15 6,3x19 7,1x21 8x24 7,1x21 10x28 9x27 9x27 10x28 9x27 9x27 9x27 10x28
Lastkette Grad 100 100 100 100 100 100 100 100 100 100 100 100 100 80/100
Zug bei Nennlast (N) 186 228 284 343 353 353 368 333 343 398 353 363 353x2 345x2
Prüflast (t) 0.375 0.75 1.5 2.25 3.0 4.5 4.8 7.5 11.25 15 15 22.5 30 45
Handkette (mm) 3x15x10 4.8x22x18 4.8x22x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18
Standard Hubhöhe (m) 3 3 3 3 3 3 3 3 5 5 5 5 5 5
Gewicht (kg) 3.9 10.8 12.4 15.6 20 24 27.4 41 72.4 85.2 94.9 153 205 284

Mehrgewicht

pro m Hakenweg

 (kg) 0.37 130.5 1.8 2.1 2.3 3.2 3.2 4.4 6.2 7.6 7.9 11.4 15.8 29.3
Abmessungen a (mm) 96 139.5 161.5 170 183.5 170 190.5 192 192 190,5 192 220 230 360
Abmessungen b (mm) 109 43 161 182 202.5 235 235 282 373 356 360.5 492 655 680
Abmessungen c (mm) 29.5 25 51 64 64 106 68.5 133 120 120 263 110 286 306
Abmessungen d (mm) 21 27 30 34 34 53 38.6 64 70 70 95 170 123 180
Abmessungen e (mm) 27 32 33 33.5 37 43,5 43 51 64 64 64 80 82 82
Abmessungen f (mm) 32 35 40 42 46 52 49.5 60 85 85 85 100 110 110
Abmessungen g (mm) 35.5 285 45 47 52 62.5 62 79 - - - - - -
Abmessungen h (mm) 250 295 350 375 510 485 600 740 760 760 1000 1150 1250
6 7 2 Überlastsicherung
6 7 9 Axialrillenkugellager

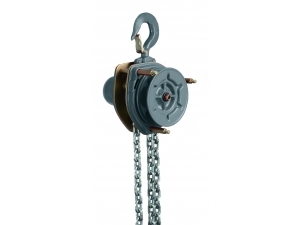

  • 6 7 1

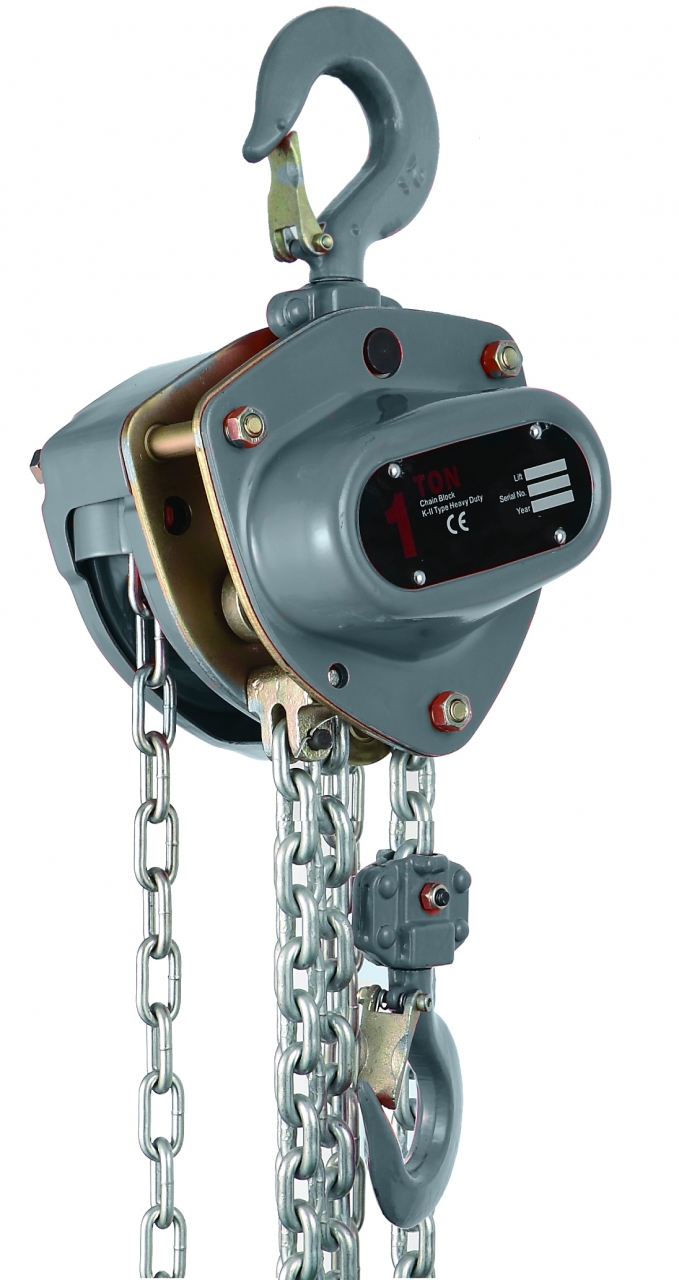

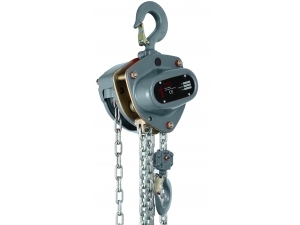

  • 6 7 6

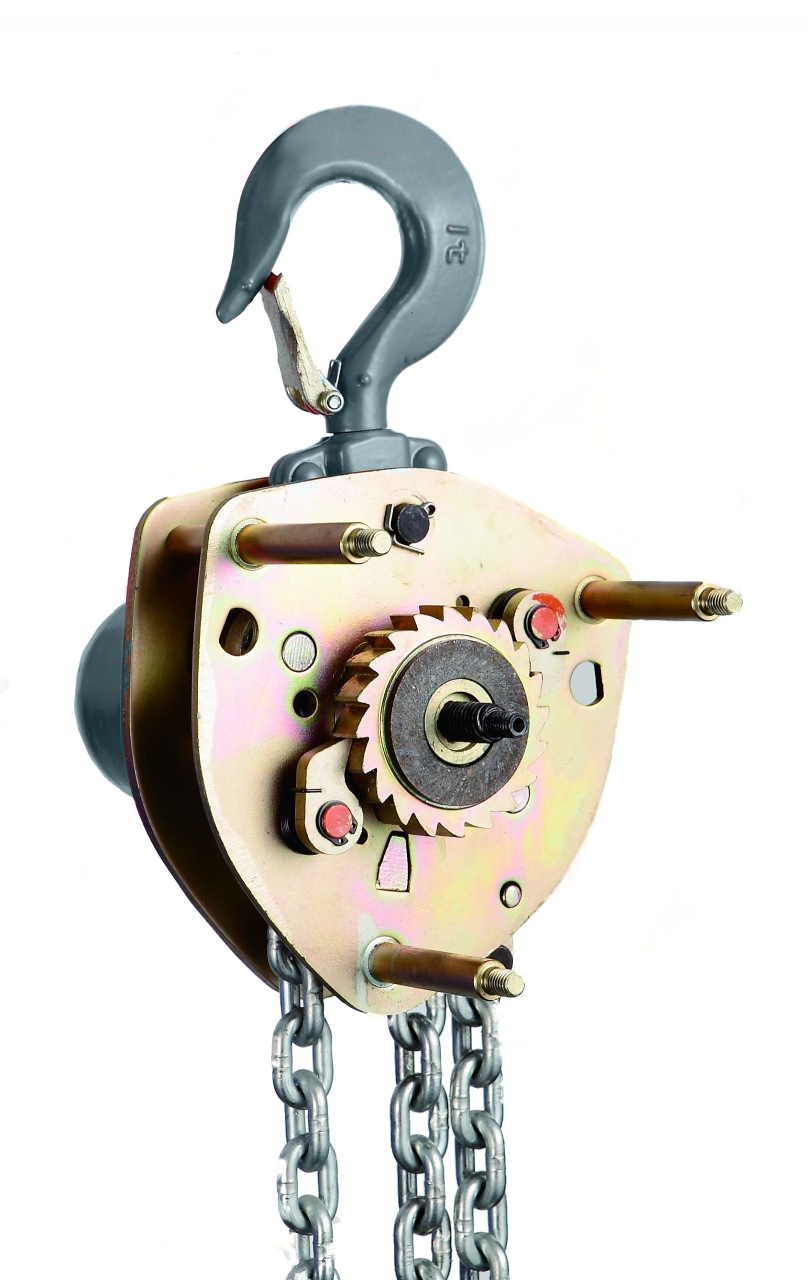

  • 6 7 7

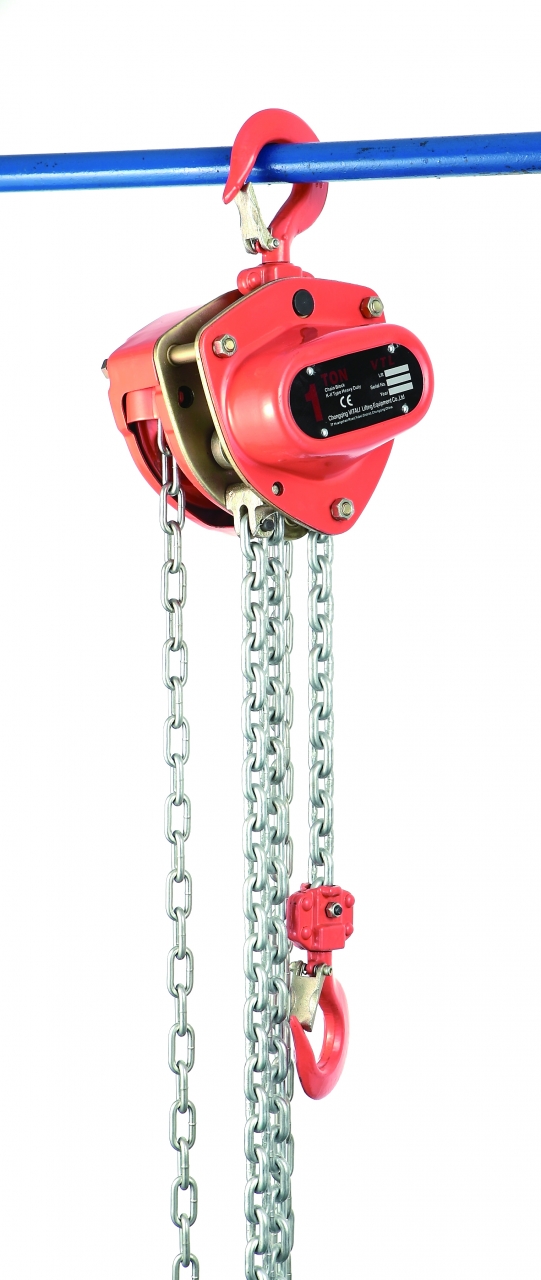

  • 6 7 4

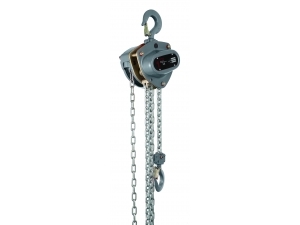

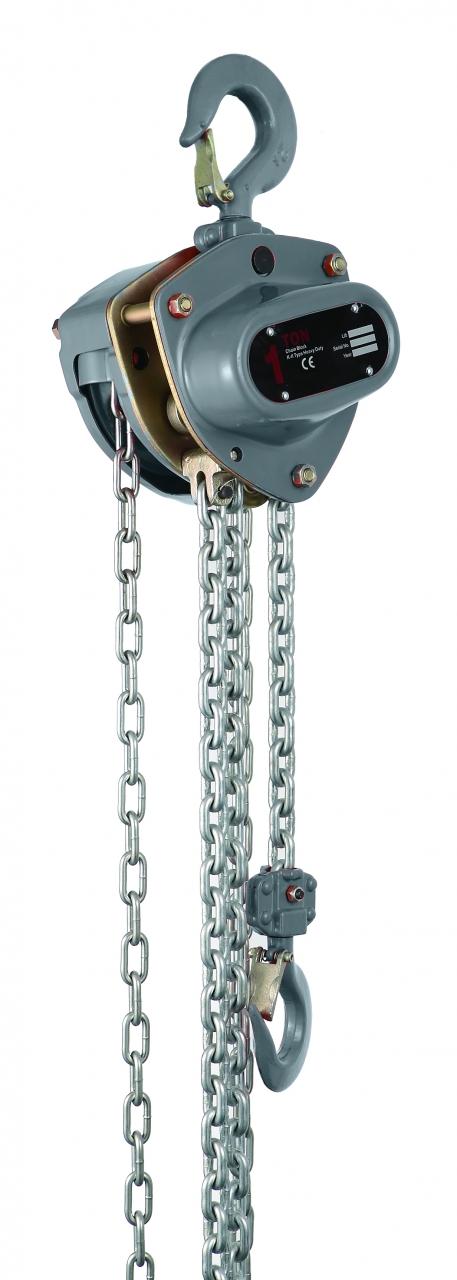

  • 6 7 3
  • 6 7 8
