Flaschenzug TB

Leistungsfähiger Flaschenzug für industrielle Anwendungen
  • Handkettenzug Typ TB entspricht den Anforderungen aller nationalen Standards weltweit
  • Gehärtete Stahlrollen zur Unterstützung der Lastrollen gewährleisten einen ruhigeren u. verschleißärmeren Lauf im Vergleich bei Einsatz eines Wälzlagers.
  • Stirnradgetriebe zur Minimierung des Kraftauf wandes in Kombination mit einem Doppelklinkenbremssystem zur Optimierung der Leistung, Sicherheit und Zuverlässigkeit.
  • Lastkette aus Legierungsstahl G80 oder G100.
  • Verschleißindikatoren am Hakenmaul zur Prüfung eventueller Deformationen infolge unzulässiger Beanspruchungen oder Abnutzung.
  • Haken sind gesenkgeschmiedet mit breitem Hals.
  • Die Prüfung aller Handhebezeuge im Lieferzustand mit 150% der Nennlast ist im Gerätepass dokumentiert.
  • Die Handhebezeuge sind mit 4-fachen Sicherheit gegenüber Nennlast ausgelegt.
  • Gegossene Hakenmaulsicherung
  • Zylinderrollenlager mit Käfig fürs Kettenrad
  • Getriebeabdeckung Typ A mit Schnellwechselbolzen

Sonderausstattung:

  • Überlastsicherung
  • Axialkugellager im unteren Lasthaken für 1 bis 5 t
8 9 2
  • Technische Daten
  • Sonderausstattung
  • Bilder
  • Online-Bestellung
Tragfähigkeit (t) 0,25 0,5 1 1,5 2 3 3,2 5 7,5 10 10 15 20 30
Modellnr. K025 K050 K100 K150 K200 K300 K320 K500 K750 K1000A K1000 K1500 K2000 K3000
Anzahl der Stränge 1 1 1 1 1 2 1 2 3 3 4 6 8 12
Lastkette (mm) 4x12 5x15 6,3x19 7,1x21 8x24 7,1x21 10x28 9x27 9x27 10x28 9x27 9x27 9x27 10x28
Lastkette Grad 100 100 100 100 100 100 100 100 100 100 100 100 100 80/100
Zug bei Nennlast (N) 186 228 284 343 353 353 368 333 343 398 353 363 353x2 345x2
Prüflast (t) 0.375 0.75 1.5 2.25 3.0 4.5 4.8 7.5 11.25 15 15 22.5 30 45
Handkette (mm) 3x15x10 4.8x22x18 4.8x22x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18 5x25x18
Standard Hubhöhe (m) 3 3 3 3 3 3 3 3 5 5 5 5 5 5
Gewicht (kg) 3.9 10.8 12.4 15.6 20 24 27.4 41 72.4 85.2 94.9 153 205 284

Mehrgewicht

pro m Hakenweg

 (kg) 0.37 130.5 1.8 2.1 2.3 3.2 3.2 4.4 6.2 7.6 7.9 11.4 15.8 29.3
Abmessungen a (mm) 96 139.5 161.5 170 183.5 170 190.5 192 192 190,5 192 220 230 360
Abmessungen b (mm) 109 43 161 182 202.5 235 235 282 373 356 360.5 492 655 680
Abmessungen c (mm) 29.5 25 51 64 64 106 68.5 133 120 120 263 110 286 306
Abmessungen d (mm) 21 27 30 34 34 53 38.6 64 70 70 95 170 123 180
Abmessungen e (mm) 27 32 33 33.5 37 43,5 43 51 64 64 64 80 82 82
Abmessungen f (mm) 32 35 40 42 46 52 49.5 60 85 85 85 100 110 110
Abmessungen g (mm) 35.5 285 45 47 52 62.5 62 79 - - - - - -
Abmessungen h (mm) 250 295 350 375 510 485 600 740 760 760 1000 1150 1250

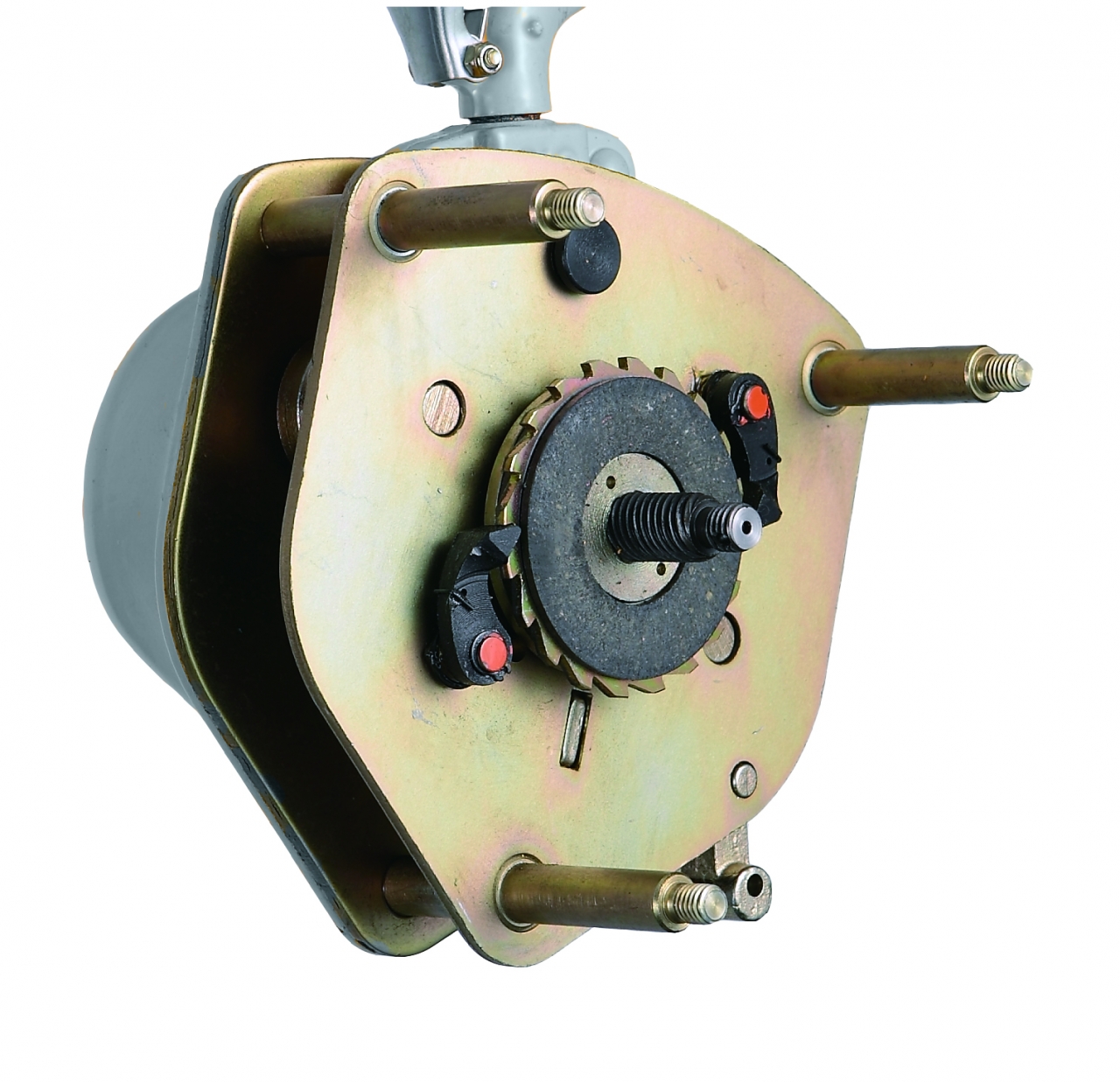

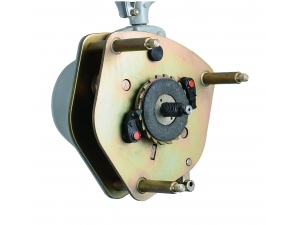

6 7 2 Überlastsicherung
6 7 9 Axialrillenkugellager

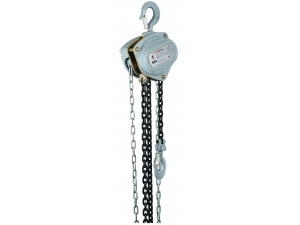

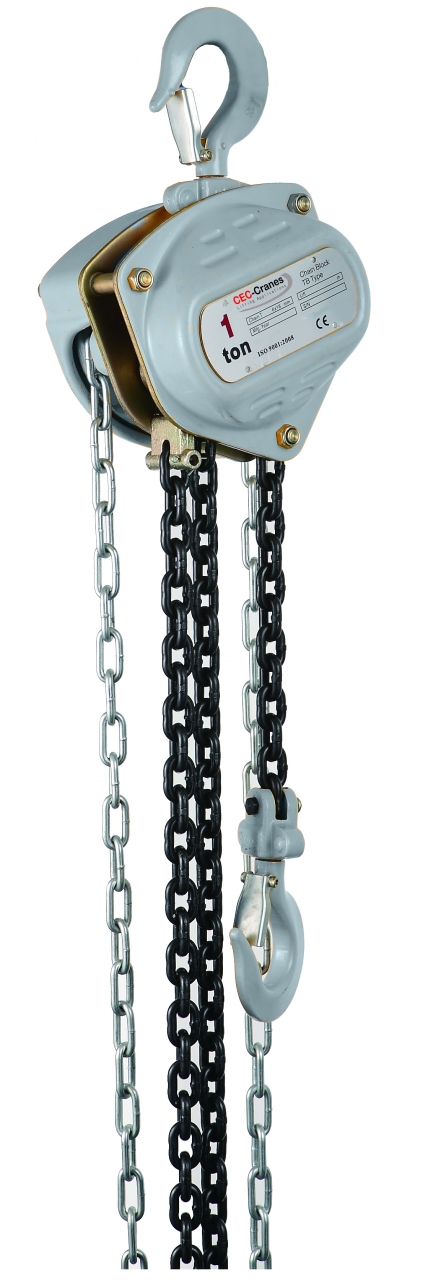

  • 8 9 1

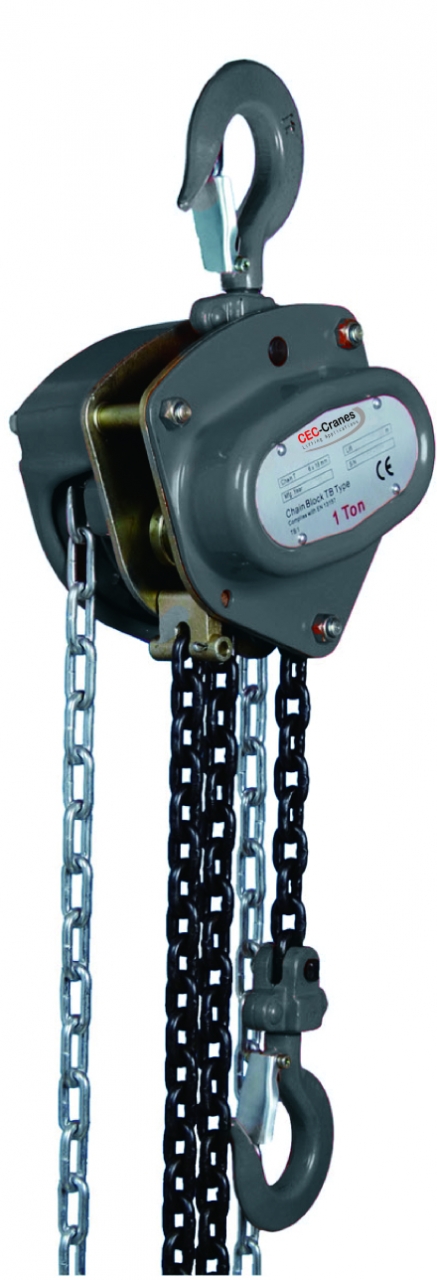

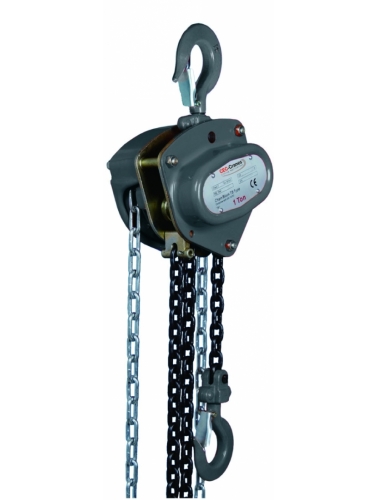

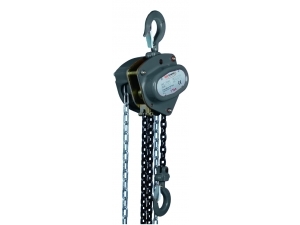

  • 8 9 2
  • 8 9 4

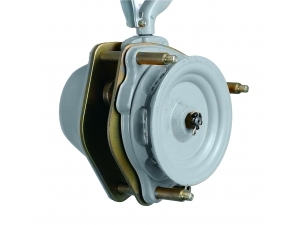

  • 8 9 5
