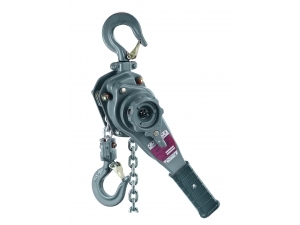

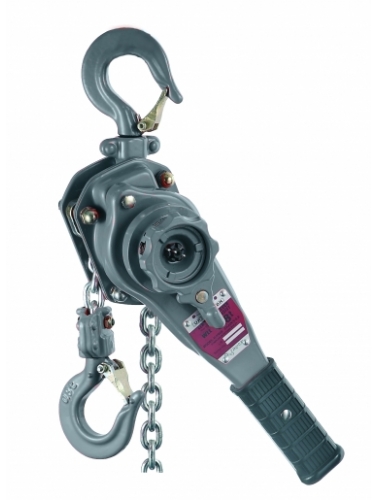

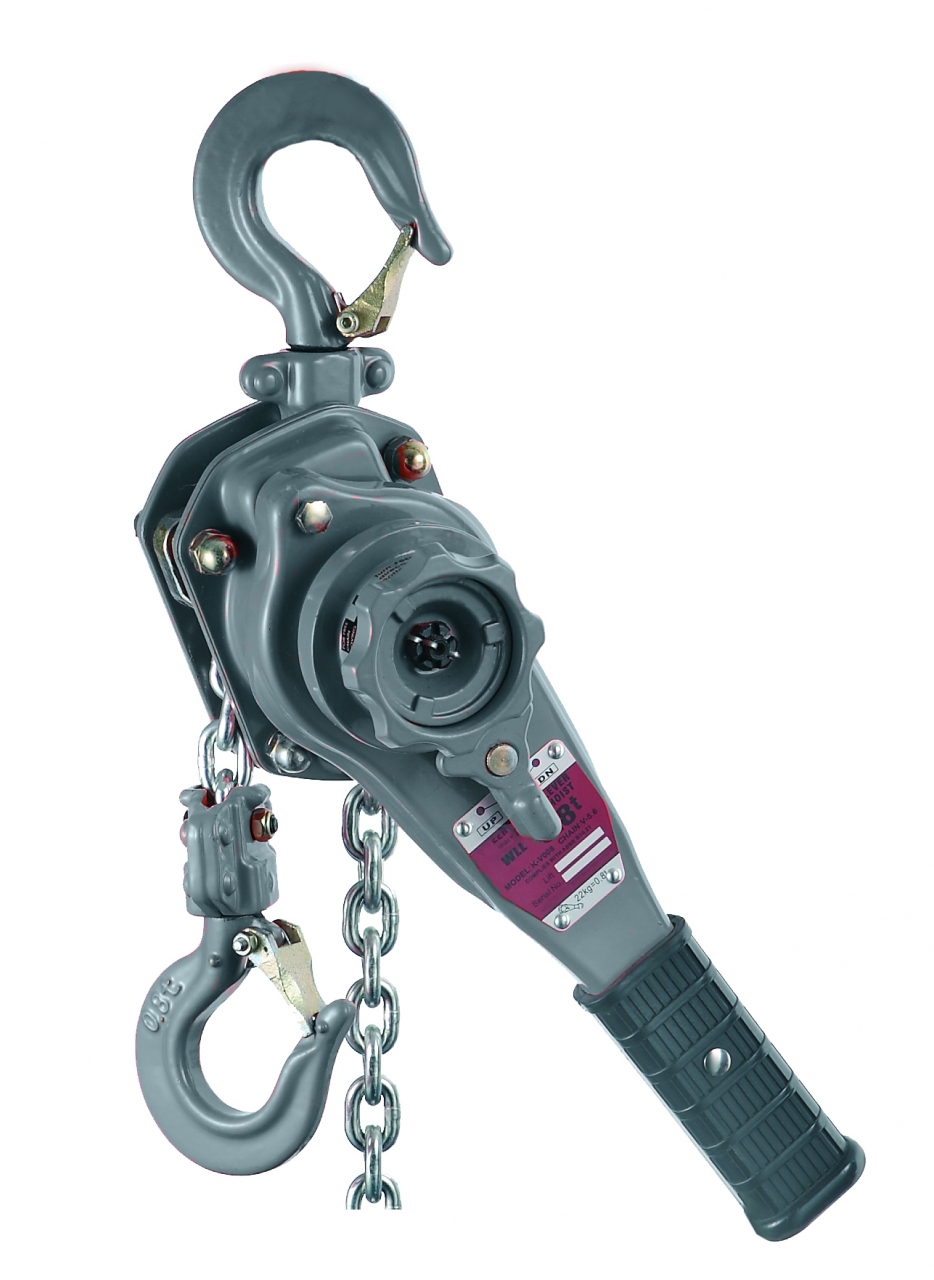

Hebelzug K-V

HEBELZÜGE FÜR PROFESSIONELLE UND INDUSTRIELLE ANWENDUNGEN
  • Kompakte Bauform
  • Sehr robust bei geringem Gewicht
  • Verzinkte Lastkette G100
  • Kurzer Hebelgriff
  • Einfache Nachrüstung mit Überlastsicherung möglich
  • Zusätzlicher, abgesicherter Kettenfreilauf durch herausziehbares und entsperrbares Handkettenrad
  • Die Prüfung aller Handhebezeuge im Lieferzustand mit 150% der Nennlast ist im Gerätepass dokumentiert
  • Spezielle Kupplung im Handrad ermöglichen alle Funktionen auch im lastfreien Zustand
  • Keine Vorspannung nötig
  • Integrierte Bremsscheibe
  • Schwerlasthakensicherung
  • Zylinderrollenlager mit Käfig am Kettenrad
  • Phosphatierte Oberfläche bietet verbesserten Korrosionsschutz

Sonderausstattung:

  • Überlastsicherung
  • gegossener Endring
  • Werfthaken 1.6 und 3.2 t
  • Axialkugellager im unteren Lasthaken
12 13 5
  • Technische Daten
  • Sonderausstattung
  • Bilder
  • Online-Bestellung
Tragfähigkeit (t) 0,8 1 1,6 2,5 3,2 6,3 9
Modellnr. KV008 KV010 KV016 KV025 KV032 KV063 KV090
Anzahl der Stränge 1 1 1 1 1 2 3
Lastkette (mm) 5,6x15,7 5,6x15,7 7,1x19,9 8,0x24,6 10x28 10x28 10x28
Zug bei Nennlast (N) 215 294 304 363 372 382 392
Prüflast (t) 1,2 1,5 2,4 3,8 4,8 9,5 13,5
Standard Hubhöhe (m) 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Gewicht (kg) 5,7 5,9 8,0 11,2 13,6 26 40

Mehrgewicht

pro m Hakenweg

(kg) 0.7 0.7 1,1 1,7 2,3 4,7 7
Abmessungen a (mm) 146 146 164 179 196 196 196
Abmessungen b (mm) 119 119 126 150 159 218 298
Abmessungen c (mm)

41,5

49,4 52 58,6 61,9 84,3 -
Abmessungen d (mm) 280 300 335 375 395 540 680
Abmessungen e (mm) 245 245 265 265 415 415 415
Abmessungen f (mm) 96 96 100 103 114 114 114
Abmessungen g (mm) 26,5 31,5 35,5 41 43 53 64
Abmessungen h (mm) 35,5 42,5 42,5 47 50 60 85
Abmessungen i (mm) 14 15 19 21 24,5 34 40

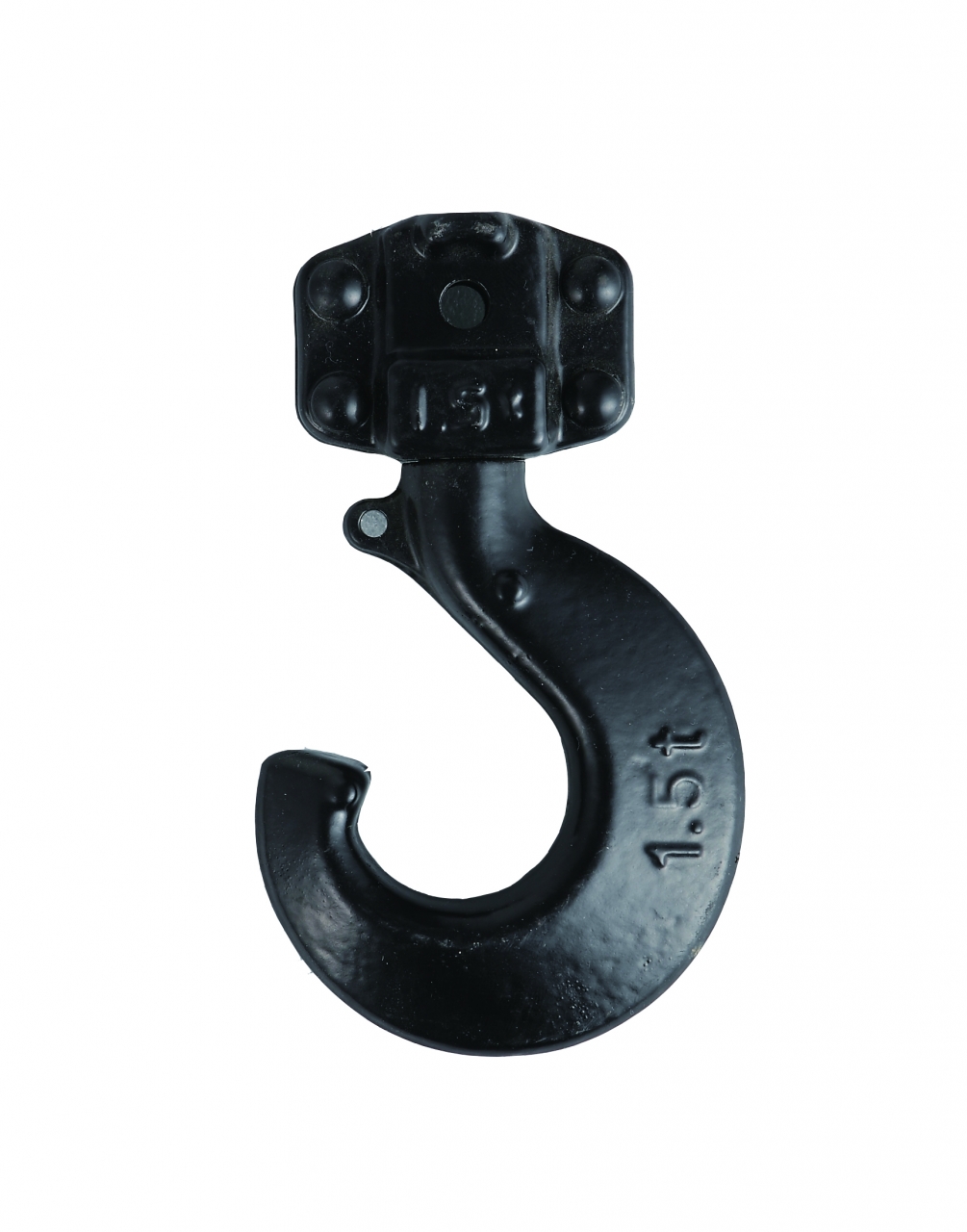

12 13 1 Werfthaken für 1.6 t & 3.2 t

<p><ul><li>Kompakte Bauform</li><li>Sehr robust bei geringem Gewicht</li><li>Verzinkte Lastkette G 100</li><li>Kurzer Hebelgriff</li><li>Einfache Nachrüstung mit Überlastsicherung möglich</li><li>Zusätzlicher, abgesicherter Kettenfreilauf durch herausziehbares und entsperrbares Handkettenrad</li><li>Die Prüfung aller Handhebezeuge im Lieferzustand mit 150% der Nennlast ist im Gerätepass dokumentiert</li><li>Spezielle Kupplung im Handrad ermöglichen alle Funktionen auch im lastfreien Zustand</li><li>Keine Vorspannung nötig</li><li>Integrierte Bremsscheibe</li><li>Schwerlasthakensicherung</li><li>Zylinderrollenlager mit Käfig am Kettenrad</li><li>Phosphatierte Oberfläche bietet verbesserten Korrosionsschutz</li></ul></p><h4>Sonderausstattung</h4><ul><li>Überlastsicherung</li><li>Gegossener Endring</li><li>Werfthaken 1.6 t &amp; 3.2 t</li><li>Axialkugellager im unteren Lasthaken</li></ul>

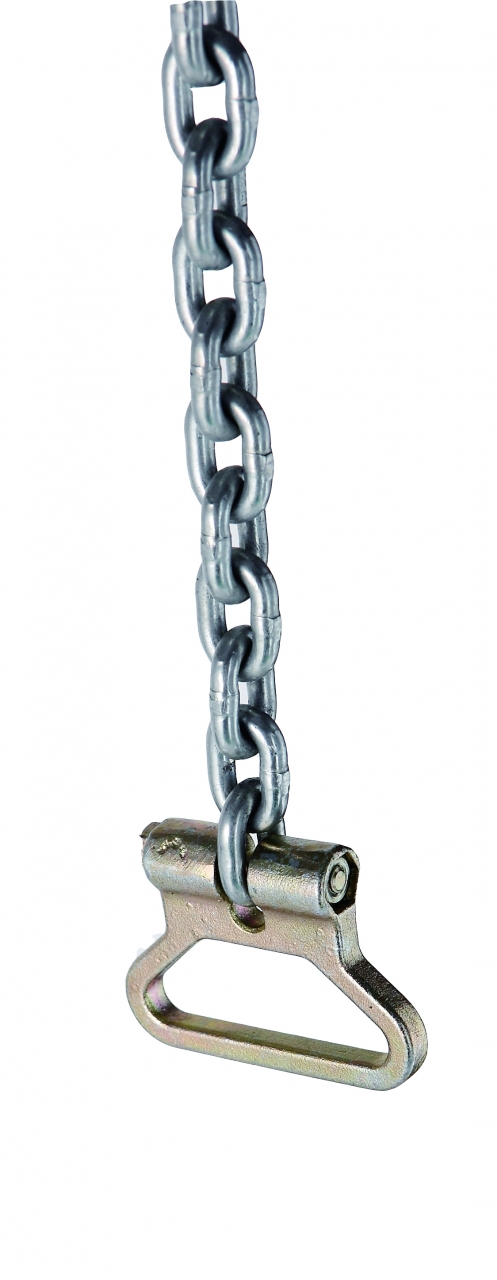

12 13 3 Gegossener Endring aus Stahlguss

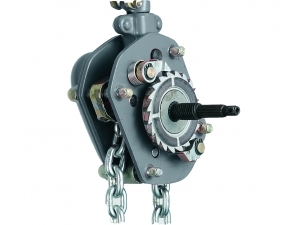

6 7 2 Überlastsicherung

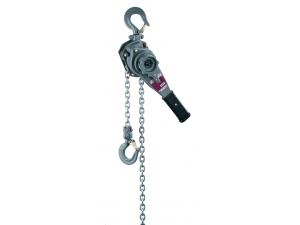

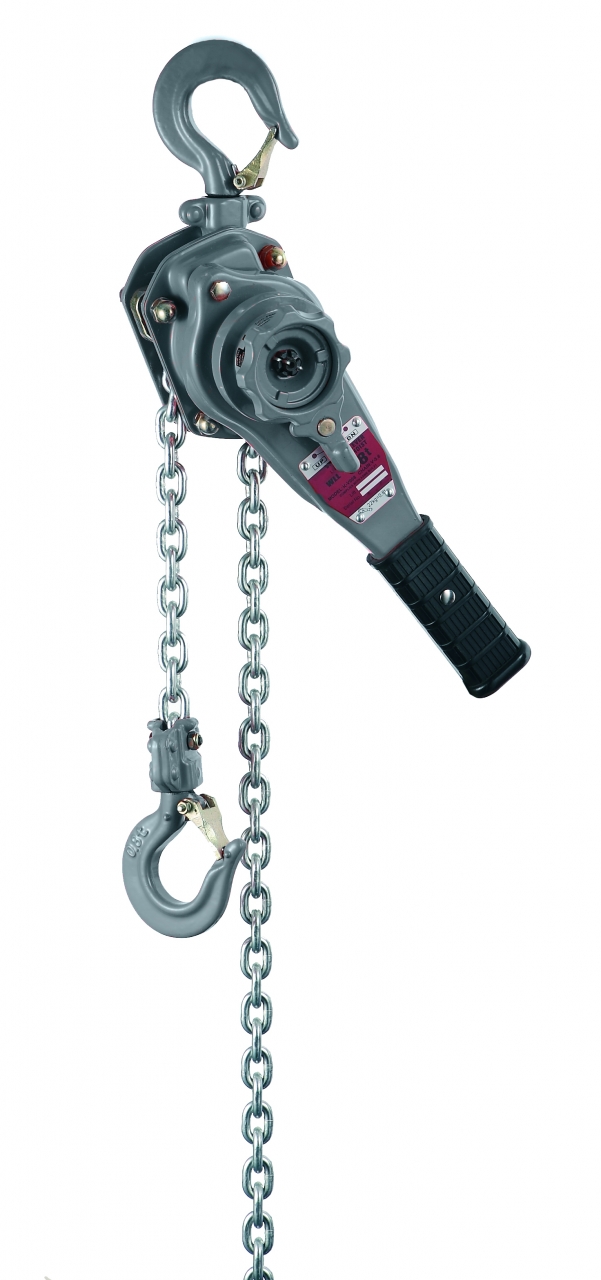

  • 12 13 2
  • 12 13 5
  • 12 13 6

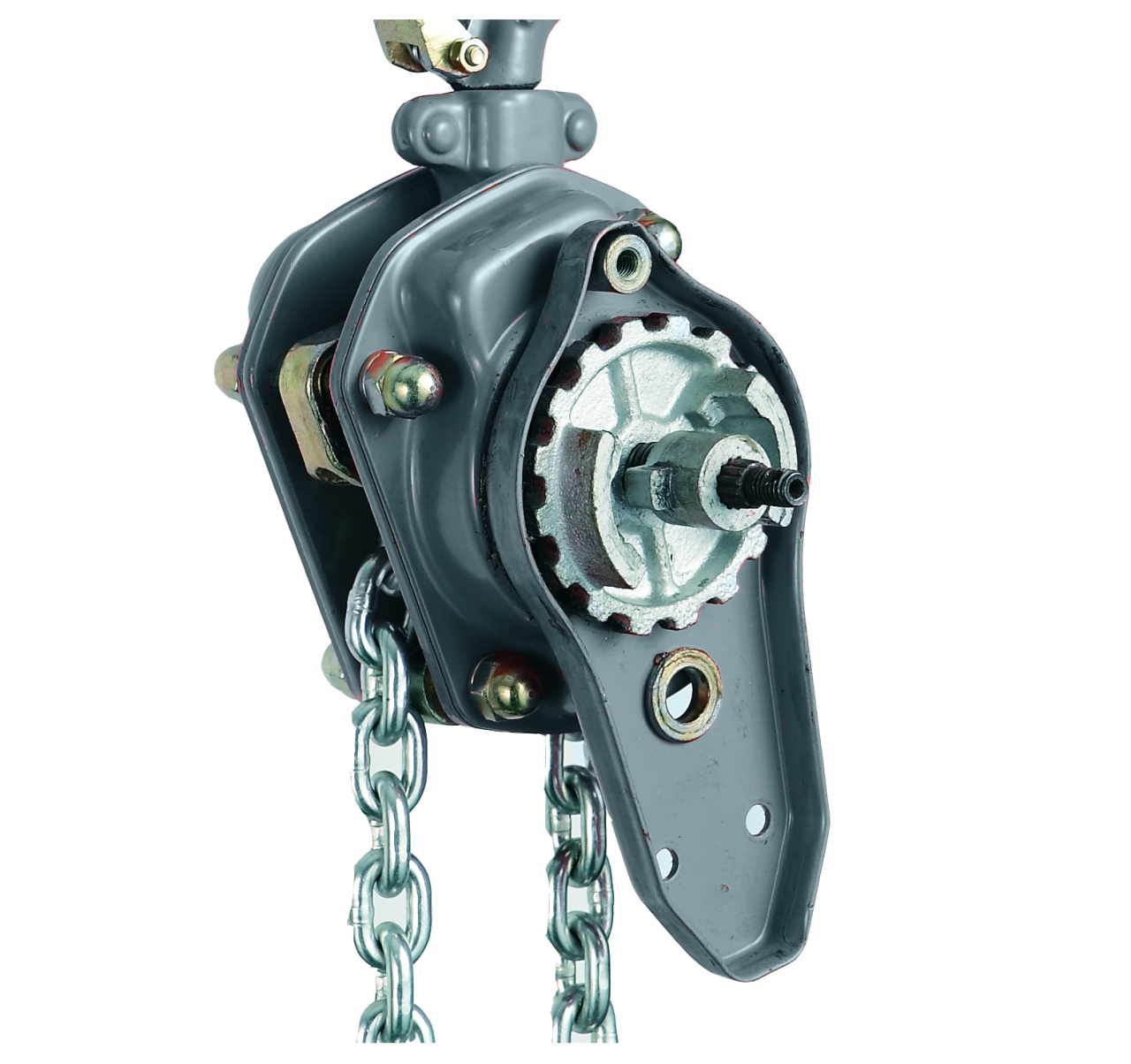

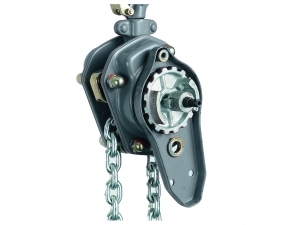

  • 12 13 7
  • 12 13 5 1
